تشتهر آلات الاختبار العالمية المتحدة بأدائها طويل الأمد وخالي من المتاعب والمواد عالية الجودة المستخدمة في عملية التصنيع. يمكن لآلة اختبار الشد الهيدروليكية المتخصصة هذه إجراء اختبار التوتر للخيط الفولاذي ، وخيط 7 أسلاك لتقوية وإجهاد الخرسانة وقضبان التسليح وقضبان الأسلاك والأسلاك.
تتوافق مع المعيار: ISO 15630-1 ، ISO 6934 ، ASTM A370 ، ASTM A416 ، GB / T 5224.

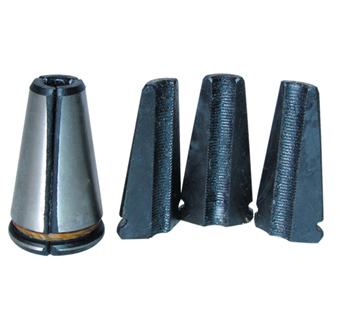

الميزات المتخصصة في لقط الفكين:
مقعد فك سميك إضافي لجعل عينة حبلا الصلب تثبت تماما في جسم المقعد أثناء عملية الشد ، وضمان وضع الكسر في الجزء الأوسط.
الصلابة العالية (HRC68-70) يعزز الفكين الطويلين ومساحة التثبيت. لجعل التثبيت أكثر ثباتا وموثوقية ، لا يوجد انزلاق أثناء الاختبار.
تطبيق:
تستخدم على نطاق واسع للتطبيقات الصناعية ، ومراقبة جودة المصنع ، ومعهد العلوم والبحوث ، وتدريب طلاب كلية مراقبة الجودة وضمان الجودة ، ومعهد التعليم ، ومركز الاختبار والتفتيش ، والمختبرات ، وشركة البناء ، والفضاء ، والإنتاج الميكانيكي ، ومجالات الأجهزة الكهربائية.
| نموذج | LW-600 | LW-1000 | ||
| الأعلى.الحمولة | 600 كيلو نيوتن | 1000 كيلو نيوتن | ||
| رقم العمود | 4 أعمدة و 2 برغي رئيسي ، إجمالي 6 أعمدة | |||
| قياس نطاق القوة | 2%～100% | |||
| دقة الحمل | ±1٪ من القيمة المشار إليها | |||
| دقة التشوه | ±0.5٪ ، الدقة: 0.01 مم | |||
| نطاق التحكم في الحمل المستمر والإزاحة والتشوه | 0.4٪ ~ 100٪ FS | |||
| دقة التحكم في معدل التشوه | المعدل<0.05٪ FS، الدقة ±2.0٪ المعدل≥0.05٪ FS، الدقة ±0.5٪ | |||
| قياس التشوه | مقياس تمديد مشبك ، مقياس قياسي 50 مم ، تمديد 5/10/25 مم | |||
| الحد الأقصى لمساحة الشد | 1000 مم (يمكن تكبير) | 1000 مم (يمكن تكبير) | ||
| عرض الاختبار (الفاصل الزمني الأفقي الفعال) | 520 | 650 | ||
| نطاق لقط حبلا الصلب | φ9.2-φ12.7 مم ، φ12.7-φ15.24 مم | |||
| مجموعة عينات مسطحة | 0 ~ 30 ملم | 0 ~ 40 ملم | ||
| نطاق العينات المستديرة | φ13 ~ φ40 مم | φ13 ~ φ60 مم | ||
| ضوانى الضغط. | 200 * 200 ملم | 200 * 200 ملم | ||
| مسافة أسطوانة دعم الانحناء | 450 مم | 450 مم | ||
| عرض الأسطوانة الانحناء | 140 ملم | 140 ملم | ||
| ثني الأسطوانة ضياء. | 30 ملم | 40 ملم | ||
| ضربة المكبس | 250 ملم | 250 ملم | ||
| الحد الأقصى لسرعة المكبس | 100 مم / دقيقة | 100 مم / دقيقة | ||
| وضع التثبيت | هيدروليكي أوتوماتيكي | |||
| خافت من الإطار | 910 * 550 * 2370 ملم | 960 * 650 * 2600 ملم | ||
| خافت صندوق التحكم | 1100×700×950 ملم | |||
| ثقل | 3000 كجم | 4000 كجم | ||
| الملحقات القياسية | إطار التحميل ، مصدر الزيت المؤازر ، صندوق التحكم ، صمام المؤازر ، مضخة الزيت ؛ مستشعر ضغط الزيت (خلية التحميل اختيارية) ، مستشعر إزاحة البطانة ، اختبار الشد الفكين ، الصوانى الضغط ، ملحق اختبار الانحناء ، الكمبيوتر الشخصي ، الطابعة ، البرامج الاحترافية ، الأدوات ، مسامير التثبيت ، دليل التشغيل | |||
إطار التحميل ،
مصدر زيت مؤازر ،
صندوق التحكم ،
صمام مؤازر ،
مضخة الزيت
مستشعر ضغط الزيت (خلية التحميل اختيارية) ,
مستشعر إزاحة البطانة ،
اختبار شد الأسلاك الفولاذية حبلا الفكين ،
الكمبيوتر الشخصي ، الطابعة ،
البرمجيات المهنية،
ادوات
مسامير المرساة,
دليل التشغيل
ISO 15630-1 ، الفولاذ لتقوية الخرسانة والإجهاد المسبق - طرق الاختبار - الجزء 1: قضبان التسليح وقضبان الأسلاك والأسلاك
ISO 6934-4 ، الصلب للإجهاد المسبق للخرسانة - الجزء 4: حبلا
ASTM A370 ، طرق الاختبار القياسية والتعاريف للاختبار الميكانيكي لمنتجات الصلب
ASTM A416 / A416M ، المواصفات القياسية للخيط الصلب منخفض الاسترخاء ، بسبعة أسلاك للخرسانة سابقة الإجهاد.
