تجعيد ، محطة الأسلاك واختبار شد العروة

يشير اختبار السحب الطرفي إلى الاختبار لتقييم القوة الميكانيكية بين المحطات والأسلاك أو أكمام العقص أو أجزاء التوصيل الأخرى عن طريق تطبيق التوتر المحوري. الغرض الأساسي منه هو التحقق من موثوقية الاتصال وتجنب الدائرة المفتوحة والدائرة القصيرة والأعطال الأخرى الناتجة عن عدم كفاية القوة.


معيار الصناعة: ينص معيار اللجنة الكهروتقنية الدولية (IEC) 60512 على أنه يجب تعيين قيمة قوة الاختبار بشكل مختلف وفقا لنوع المحطة الطرفية (مثل الدبوس والرافعة) والمواد (طلاء النحاس / الذهب). على سبيل المثال ، عادة ما تكون المحطات الإلكترونية للسيارات مطلوبة لتحمل قوة الشد 15-30n ، والتي قد تصل إلى 50N في مجال الطيران (مصدر البيانات: IEC 60512-2-2018).


سيناريوهات التطبيق: يستخدم على نطاق واسع في سيناريوهات الاهتزاز أو الإجهاد على المدى الطويل مثل تسخير أسلاك السيارات ، ووحدة التحكم في الأجهزة المنزلية ، وثنائي الفينيل متعدد الكلور للمعدات الصناعية ، وما إلى ذلك ، وهو عنصر فحص مطلوب لفحص جودة المصنع والتحقق من البحث والتطوير.

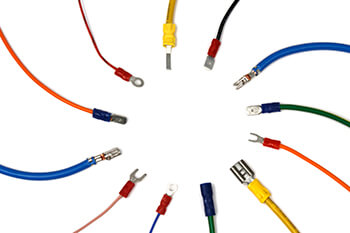

محطة الأسلاك ، مقبض الكابلات ، تجعيد الأسلاك ، اللحام ، العروات ، إلخ ، يستخدم على نطاق واسع في صناعة مختلفة. تعتمد جودة مفصل التجعيد على قوة المفصل وكذلك الموصلية الكهربائية. يمكن أن يضمن اختبار تجعيد الوصلة سلامة المنتج النهائي. بشكل عام ، يمكن تقسيم اختبار مقبض توصيل الأسلاك إلى فئتين ؛ اختبار السحب المدمر واختبار السحب غير المدمر. يهدف هذان الاختباران إلى تحديد قوة الشد التي يمكن أن يتحملها سلك الاختبار. لتلبية متطلبات المواصفات القياسية ، يجب أن تكون قوة الشد التي يمكن أن يتحملها السلك أكبر من الحد الأدنى لقوة الشد التي يحددها المعيار.

اسم آخر: جهاز اختبار سحب العروة للكابل ، اختبار شد قوة موصل الأسلاك ، اختبار التجعيد ، آلة اختبار السحب لعروة الأسلاك ، محطة الأسلاك ؛ آلة اختبار قوة الشد السندات الأسلاكية.


الموديل: UWT-1
1 ، الحد الأقصى.الحمل: 1000N
2 ، السكتة الدماغية: 150 مم
3 ، نطاق لقط: حسب الطلب
4 ، الطاقة: 220 فولت ، 110 فولت.



الإجراء العملي لاختبار التوتر النهائي:

1. إعداد المعدات:

- يجب اختيار آلة اختبار الشد بدقة ± 1٪ (مثل مقياس الدفع والسحب UWT-1 أو مقبض الكابل WDW-5Y ، جهاز اختبار الشد الطرفي للسلك) ، ويجب أن تتطابق التركيبات مع الشكل الطرفي (مثل حامل على شكل حرف U).

- وفقا لنطاق قيمة القوة القياسي المحدد مسبقا ، على سبيل المثال ، عند اختبار موصل 0.5 مم ² ، اضبط الحد الأعلى لقوة السحب على 20 نيوتن (راجع UL 486a-2013).

2. عملية الاختبار:

- الخطوة 1: قم بتثبيت الطرف عموديا على التركيبات للتأكد من أن اتجاه الضغط يتوافق مع المحور.

-الخطوة 2: قم بتطبيق الشد بسرعة ثابتة (عادة 5 مم / ثانية) حتى يسقط الطرف أو يصل إلى قيمة القوة المحددة مسبقا.

- الخطوة 3: سجل قيمة قوة الذروة وراقب موضع الكسر (من الناحية المثالية ، يتم كسر السلك بدلا من خروج المحطة).


3. حكم النتيجة:

- معايير القبول: قيمة القوة المقاسة أكبر من أو تساوي المتطلبات القياسية (على سبيل المثال ، يجب أن تكون محطة تسخير السيارات أكبر من أو تساوي 15N) ولا يوجد تشوه طرفي.

- تحليل الفشل: إذا كانت قيمة القوة غير كافية ، فتحقق من عملية العقص (مثل حجم الضغط / القالب) أو توافق المواد.


3 ، توسيع المعرفة: العامل الرئيسي الذي يؤثر على نتائج الاختبار

1). تركيبة المواد: عندما يتم تجعيد الطرف النحاسي بموصل الألومنيوم ، يمكن تقليل قيمة الشد بنسبة 20٪ -30٪ بسبب الاختلاف في صلابة المعدن (مصدر البيانات: SAE journal-2021).

2). التداخل البيئي: ستؤدي درجة الحرارة المرتفعة (>85 درجة مئوية) إلى تشوه غلاف العزل البلاستيكي ، مما يتسبب في تقلب قيمة قوة الاختبار بنسبة ± 5٪. يوصى بالعمل في بيئة قياسية تتراوح بين 23 ± 5 درجة مئوية.

3). تردد الاختبار: عادة ما يكون معدل أخذ العينات للإنتاج الضخم وفحص الجودة 1٪ -5٪ ، ومطلوب فحص كامل بنسبة 100٪ في مرحلة البحث والتطوير لضمان تمثيل البيانات.

الموديل: UWT-1
1 ، الحد الأقصى.الحمل: 1000N
2 ، السكتة الدماغية: 150 مم
3 ، نطاق لقط: حسب الطلب
4 ، الطاقة: 220 فولت ، 110 فولت.

ASTM B913: طريقة الاختبار القياسية لتقييم التوصيلات الكهربائية المجعدة بموصلات صلبة وذات قطر 16 مقطعا وأصغر.

ISO 1966: مفاصل مجعد للكابلات الكهربائية للطائرات

ASTM F458: الممارسة القياسية لاختبار السحب غير المدمر للروابط السلكية1,2

تقييم الأثر البيئي 364-08 ب: إجراء اختبار قوة الشد التجعيد للموصلات الكهربائية

SAE / AS 7928: مواصفات قوة النحاس الطرفية ، العروة ، الربط ، والتجعيد

اختبار شد محطة الأسلاك ، استمر في سحب الحمل عند تشغيل الفيديو 31N
