تقوم اختبارات الالتواء بتحريف مادة أو مكون اختبار إلى درجة محددة ، بقوة محددة ، أو حتى تفشل المادة في الالتواء. يتم تطبيق قوة الالتواء لاختبار الالتواء على عينة الاختبار عن طريق تثبيت أحد طرفيها بحيث لا يمكن أن يتحرك أو يدور وتطبيق لحظة على الطرف الآخر بحيث يتم تدوير العينة حول محورها. يمكن أيضا تطبيق العزم الدوار على طرفي العينة ولكن يجب تدوير الأطراف في اتجاهين متعاكسين. تتشابه القوى والميكانيكا الموجودة في هذا الاختبار مع تلك الموجودة في قطعة من الخيط التي يمسك أحد طرفيها باليد والطرف الآخر ملتوي بالآخر.

الغرض من اختبار الالتواء:

الغرض من اختبار الالتواء هو تحديد السلوك الذي تظهره المادة أو عينة الاختبار عند التواء أو تحت قوى الالتواء نتيجة للحظات المطبقة التي تسبب إجهاد القص حول المحور. تشمل القيم القابلة للقياس: معامل المرونة في القص ، وقوة القص ، وعمر التعب الالتوائي ، والليونة ، وقوة القص القصوى ، ومعامل التمزق في القص. هذه القيم متشابهة ولكنها ليست هي نفسها تلك التي تم قياسها بواسطة اختبار الشد وهي مهمة في التصنيع حيث يمكن استخدامها لمحاكاة ظروف الخدمة والتحقق من جودة المنتج وتصميمه والتأكد من تصنيعه بشكل صحيح.

أنواع اختبارات الالتواء:

تشمل الأشكال الثلاثة الشائعة التي يتخذها اختبار الالتواء الفشل والإثبات والتشغيل. يتطلب اختبار الالتواء للفشل أن تكون عينة الاختبار ملتوية حتى تنكسر ومصممة لقياس قوة العينة. تم تصميم اختبار الإثبات لمراقبة المادة تحت حمل عزم دوران محدد خلال فترة زمنية محددة. أخيرا ، يقيس الاختبار التشغيلي أداء المادة في ظل ظروف الخدمة المتوقعة لتطبيقها. يمكن إجراء كل هذه الأشكال من الاختبارات إما مع تحميل الالتواء فقط أو مزيج من الالتواء والتحميل المحوري (التوتر أو الضغط) اعتمادا على الخصائص المراد قياسها.

أنواع المواد:

تواجه العديد من المواد عزم دوران أو قوى الالتواء في تطبيقاتها ، وبالتالي ستستفيد من اختبار الالتواء أو تتطلب ذلك. تعد المواد المستخدمة في التطبيقات الهيكلية والطبية الحيوية والسيارات من بين المواد الأكثر شيوعا لتجربة الالتواء في تطبيقاتها. قد تتكون هذه المواد من معادن أو بلاستيك أو أخشاب أو بوليمرات أو مركبات أو سيراميك من بين أمور أخرى وعادة ما تتخذ أشكال السحابات والقضبان والعوارض والأنابيب والأسلاك.

ملامح:

1) ، اعتماد نظام التحكم المؤازر ، من خلال المؤازرة للتحكم في المحرك ، مخفض سرعة تروس دبوس دائري يقود دوران تشاك النشط ؛
2) ، مستشعر الالتواء عالي الدقة لقياس عزم الدوران العينة ؛
3) ، التشفير الكهروضوئي لقياس زاوية الالتواء.
4) ، نتيجة اختبار عرض الكمبيوتر ،
5) ، مع صلابة عالية وقدرة عالية على التحمل دليل مستقيم.
6) ، يمكن لوحدة التحكم ضبط معدل أخذ العينات ، في مرحلة الخضوع للمواد يمكن أن تستخدم معدل أخذ العينات العالي ؛
7) ، يمكن للبرنامج تقسيم إدارة ثلاثة مستويات ، ومستوى مختلف له حدود مختلفة للسلطة ؛

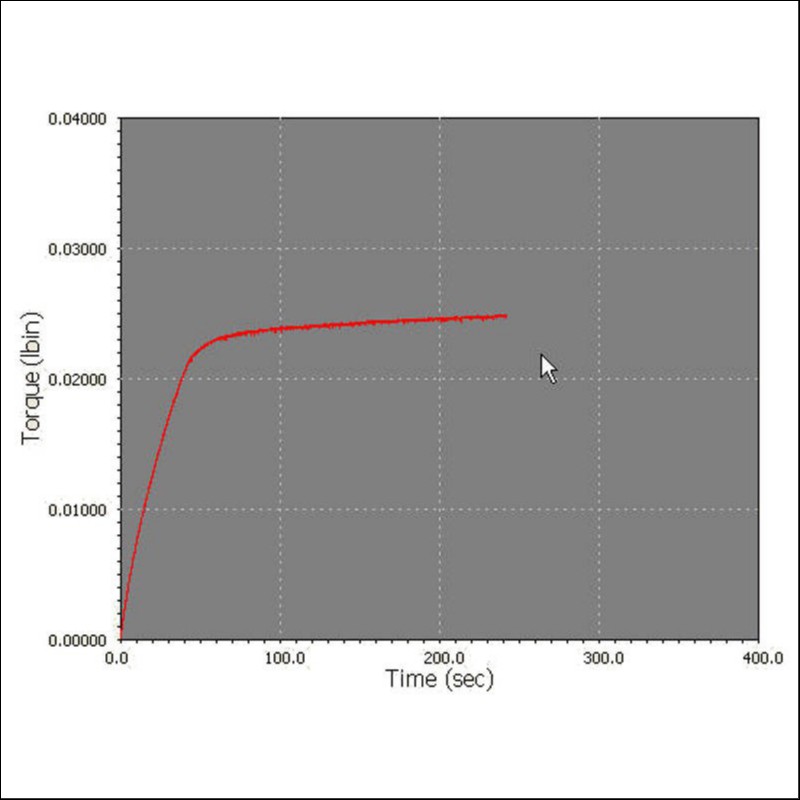

8) ، تشغيل برنامج الاختبار الرئيسي ، الوظيفة ، المنحنى ، عرض البيانات في الوقت الحقيقي على النافذة الرئيسية ، عملية سهلة ، يمكن عرض زاوية عزم الدوران ، زاوية عزم الدوران ، وقت عزم الدوران ، زاوية الالتواء وقت إلخ.
9) ، يمكن للبرنامج حساب وتحليل معامل القص G ، وتوفير قوة الالتواء غير المتناسبة τP0.015 و τP0.3 ، وقوة الالتواء العلوي τSu ، وقوة خضوع الالتواء المنخفضة τSL ، وقوة الالتواء τb ، والحد الأقصى.
10) ، يمكن أن تتحول إلى اتجاهين إيجابيين وسلبيين ، بعد الانتهاء من الاختبار ، والعودة تلقائيا أو يدويا لاختبار الموضع الأصلي.


           مخطط اختبار التواء الأسلاك الفولاذية النموذجي

إطار
حاسوب
محرك سيرفو
مستشعر عزم الدوران (5 ~ 200 نيوتن متر)
مستشعر الإزاحة البصري
خطوط الكهرباء
تشوك
دليل التشغيل

ISO 7800: المواد المعدنية - الأسلاك - اختبار الالتواء بسيط

أيزو 6475: غرسات للجراحة - براغي عظمية معدنية بخيط غير متماثل وسطحي كروي - المتطلبات الميكانيكية وطرق الاختبار.

ASTM F543: المواصفات القياسية وطرق الاختبار لمسامير العظام الطبية المعدنية

ASTM F383 اختبار الانحناء والالتواء الثابت للقضبان داخل النخاع

ASTM E2207 التعب المحوري الالتوائي معدات اختبار المواد الأنبوبية رقيقة الجدران

ASTM D5279 آلة اختبار الالتواء الديناميكي بالحرارة بالحرارة

ASTM D1043 معدات اختبار البلاستيك الالتواء

ASTM A938 اختبار الالتواء للأسلاك
