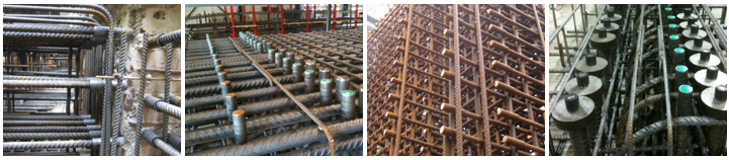

تحدد ISO 15835-1: 2009 متطلبات قارنات التسليح ، والتي تسمى فيما يلي قارنات التوصيل ، لاستخدامها في ربط قضبان التسليح الفولاذية.

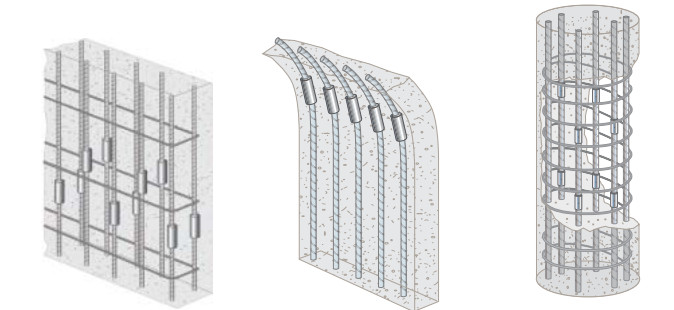

تحدد ISO 15835-1: 2009 متطلبات قارنات التوصيل التي سيتم استخدامها في التوصيلات الميكانيكية في الهياكل الخرسانية المسلحة تحت الأحمال الساكنة في الغالب والمتطلبات الإضافية للمقرنات لاستخدامها في الهياكل الخاضعة لتحميل التعب المرن عالي الدورة و / أو التحميل العكسي المرن والبلاستيك منخفض الدورة.
يهدف ISO 15835-1: 2009 إلى أن يكون قابلا للتطبيق فيما يتعلق بمعايير تصميم الخرسانة المسلحة المختلفة وكذلك فيما يتعلق بالمعايير المختلفة لقضبان التسليح الفولاذية.
يوفر ISO 15835-1: 2009 أيضا توجيهات لتقييم مطابقة قارنات التوصيل.
حديد التسليح مقرنة آلة اختبار الشد
يتطلب الاختبار الزلزالي للمقرنات للانزلاق تدوير العينة.

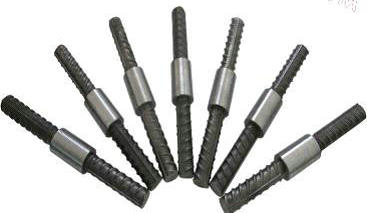

تتكون من قطعتين من حديد التسليح متصلة بمقرنة.
يمكن أن تكون الاختبارات عبارة عن تدوير التوتر والتوتر فقط أو تتطلب من خلال ركوب الدراجات الصفرية مثل متطلبات AC133 أو CS2 أو ISO 15835.
| نموذج | WAW-300 | WAW-600 | WAW-1000 | |
| الأعلى.الحمولة | 300 كيلو نيوتن | 600 كيلو نيوتن | 1000 كيلو نيوتن | |
| قياس نطاق القوة | 2%～100% | |||
| دقة الحمل | ±1٪ من القيمة المشار إليها | |||
| دقة التشوه | ±0.5٪ ، الدقة: 0.01 مم | |||
| الحمل المستمر والإزاحة ودقة التحكم في التشوه | قيمة الإعداد<10٪ FS ، دقة أفضل من ±1.0٪ قيمة الإعداد≥10٪ FS ، دقة أفضل من ±0.5٪ |
|||
| نطاق التحكم في الحمل المستمر والإزاحة والتشوه | 0.4٪ ~ 100٪ FS | |||
| دقة التحكم في معدل التشوه | المعدل<0.05٪ FS، الدقة ±2.0٪ المعدل≥0.05٪ FS، الدقة ±0.5٪ |
|||
| قياس التشوه | مقياس تمديد مشبك ، مقياس قياسي 50 مم ، تمديد 5/10/25 مم | |||
| الحد الأقصى لمساحة الشد | 800 ملم | 800 ملم | 750 ملم | |
| الحد الأقصى لمساحة الضغط | 700 ملم | 700 ملم | 600 ملم | |
| مجموعة عينات مسطحة | 0 ~ 15 ملم | 0 ~ 30 ملم | 0 ~ 40 ملم | |
| نطاق العينات المستديرة | φ6 ~ φ26 ملم | φ13 ~ φ40 مم | φ13 ~ φ60 مم | |
| ضوانى الضغط. | φ130 ملم | φ130 ملم | φ160 ملم | |
| مسافة أسطوانة دعم الانحناء | 350 مم | 350 مم | 350 مم | |
| عرض الأسطوانة الانحناء | 140 ملم | 140 ملم | 140 ملم | |
| ثني الأسطوانة ضياء. | 30 ملم | 30 ملم | 30 ملم | |
| ضربة المكبس | 250 ملم | 250 ملم | 250 ملم | |
| الحد الأقصى لسرعة المكبس | 80 مم / دقيقة | 80 مم / دقيقة | 80 مم / دقيقة | |
| وضع التثبيت | هيدروليكي أوتوماتيكي | |||
| خافت من الإطار | 920 * 580 * 2350 ملم | 1060 * 700 * 2850 ملم | ||
| خافت صندوق التحكم | 1120×600×920 ملم | |||
| ثقل | 2600 كجم | 4500 كجم | ||
| الملحقات القياسية | إطار التحميل ، مصدر الزيت المؤازر ، صندوق التحكم ، صمام المؤازر ، مضخة ناتشي اليابانية ؛ مستشعر ضغط الزيت (خلية التحميل اختيارية)، مستشعر إزاحة البطانة ، اختبار الشد الفكين ، أسطوانة الضغط ، ملحق اختبار الانحناء ، الكمبيوتر الشخصي ، الطابعة ، البرامج الاحترافية ، الأدوات ، مسامير التثبيت ، دليل التشغيل | |||
مصدر زيت مؤازر ،
صندوق التحكم ،
صمام مؤازر ،
مضخة ناتشي اليابانية.
مستشعر ضغط الزيت (خلية الحمل اختيارية) ،
مستشعر إزاحة البطانة ،
اختبار الشد الفكين ،
أسطوانة ضغط ،
ملحق اختبار الانحناء ،
كمبيوتر شخصي
طابعة
البرمجيات المهنية،
ادوات
مسامير المرساة,
دليل التشغيل
فولاذ لتقوية الخرسانة - قارنات التسليح للتوصيلات الميكانيكية للقضبان - الجزء 1: المتطلبات
