اختبار تأثير Charpy ، المعروف أيضا باسم اختبار Charpy V-notch ، هو اختبار معدل إجهاد مرتفع موحد يحدد كمية الطاقة التي تمتصها المادة أثناء الكسر. هذه الطاقة الممتصة هي مقياس لمتانة الشق لمادة معينة وتعمل كأداة لدراسة الانتقال الهش المعتمد على درجة الحرارة. يتم تطبيقه على نطاق واسع في الصناعة ، لأنه سهل التحضير وإجراء ويمكن الحصول على النتائج بسرعة وبتكلفة زهيدة.

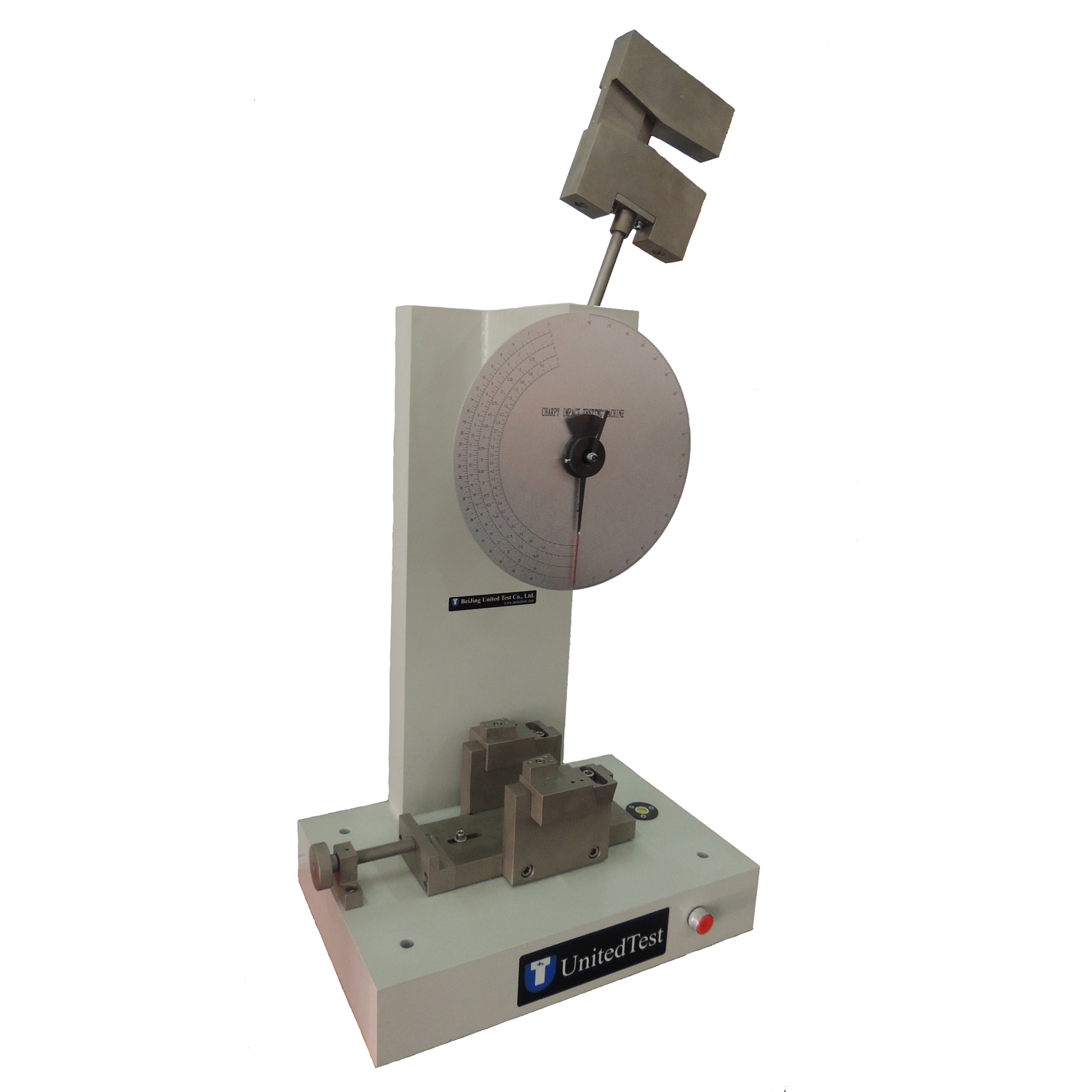

تستخدم آلة اختبار تأثير البندول المتحدة بشكل أساسي لتحديد القدرة المضادة للصدمات للمواد المعدنية الحديدية ذات الصلابة العالية ، خاصة بالنسبة للمواد الفولاذية والحديد وسبائكها ، تحت تأثير الحمل الديناميكي. إنها أدوات اختبار أساسية لقسم اختبار الجودة والجامعة والكلية ومؤسسة البحوث والمؤسسة الصناعية والتعدينية. يمكن للآلة إجراء الاختبار وفقا ل ASTM E23 و ISO 148 أو معايير أخرى متساوية.

يمكن أن تكون سعة الطاقة من 50J ، 150J ، 250J ، 500J إلى 750J أو أكثر وفقا لمتطلبات العملاء. مع عرض الاتصال الهاتفي ، ونوع شاشة اللمس ، ونوع التحكم في الكمبيوتر وما إلى ذلك ، يمكن تشغيلها بشكل شبه أوتوماتيكي أو أوتوماتيكي بالكامل لتغذية العينة. أو معلمة chieve الآلية لسرعة التأثير ، وقت التأثير ، طاقة التأثير ، امتصاص الطاقة ، الإزاحة ، طاقة تشكيل الكراك ، طاقة تمديد الكراك ، حمل الخضوع ، وقت الخضوع ، حمل الذروة ، وقت حمل الذروة ، إزاحة حمل الذروة ، طاقة حمل الذروة ، تحميل بدء تمديد الكراك غير المستقر ، تحميل إيقاف تمديد الكراك غير المستقر ، طاقة بدء تمديد الكراك غير المستقر إلخ.

يستخدم اختبار تأثير Charpy بشكل شائع على المعادن ، ولكنه يتم تطبيقه أيضا على المركبات والسيراميك والبوليمرات. من خلال اختبار تأثير Charpy ، يقوم المرء الأكثر شيوعا بتقييم المتانة النسبية للمادة ، وعلى هذا النحو ، يتم استخدامه كجهاز سريع واقتصادي لمراقبة الجودة.



عينة شاربي

تتكون عينة اختبار تأثير Charpy القياسية من شريط من المعدن ، أو مادة أخرى ، 55 × 10 × 10 مم مع شق تشكيله عبر أحد الأبعاد الأكبر.

V-notch: عمق 2 مم ، بزاوية 45 درجة ونصف قطر 0.25 مم على طول القاعدة
درجة U وشق ثقب المفتاح: شق عميق 5 مم مع نصف قطر 1 مم عند قاعدة الشق


1) ، يرتفع البندول ، والتأثير ، والإفراج المجاني يتم تحقيقه تلقائيا عن طريق صندوق التحكم عن بعد ؛
2) ، دبوس الأمان يضمن تأثير الفعل ، غلاف الحماية القياسية لتجنب أي حادث
3) ، سوف يرتفع البندول تلقائيا ويكون جاهزا لإجراء التأثير التالي بعد اندلاع العينة
4) ، مع اثنين من البندول (كبير وصغير) ومقياسين للاتصال المقابلة لقراءة نتيجة الاختبار.

نموذج	جي بي - 300 ب	جي بي -500 ب	جي بي -750 ب
وضع العرض	عرض مقياس الاتصال الهاتفي
تأثير الطاقة	300J / 150J	500J / 250J	750 جول
المسافة بين مركز البندول ونقطة التأثير	750 ملم	800 ملم	750 ملم
سرعة التأثير	5.2 م / ث	5.4 م / ث	5.24 م / ث
زاوية تحضير البندول	150?
تمتد مقعد العينة	40 + 0.2 ملم
نصف قطر زاوية دائرية من المقابض	R1-1.5 ملم
نصف قطر زاوية دائرية لحافة الضرب	R2-2.5 مم ، R8±0.08 مم
زاوية سكين التأثير	30°
حجم العينة	10 (7.5 ، 5 ، 2.5) مم * 10 مم * 55 مم
مزود الطاقة	3 مراحل 4 خطوط ، 50 هرتز ، 380 فولت
ثقل	550 كجم	850 كجم	2400 كجم

ASTM E23 "طرق الاختبار القياسية لاختبار تأثير القضيب المحزز للمواد المعدنية"

أيزو 148 "المواد المعدنية - اختبار تأثير البندول شاربي"

بكالوريوس EN 10045 "اختبار تأثير شاربي على المواد المعدنية. طريقة الاختبار (V- و U-notches) "

غوست 9454 "المعادن. طريقة لاختبار قوة التأثير في درجة الحرارة المنخفضة والغرفة والمرتفعة "
